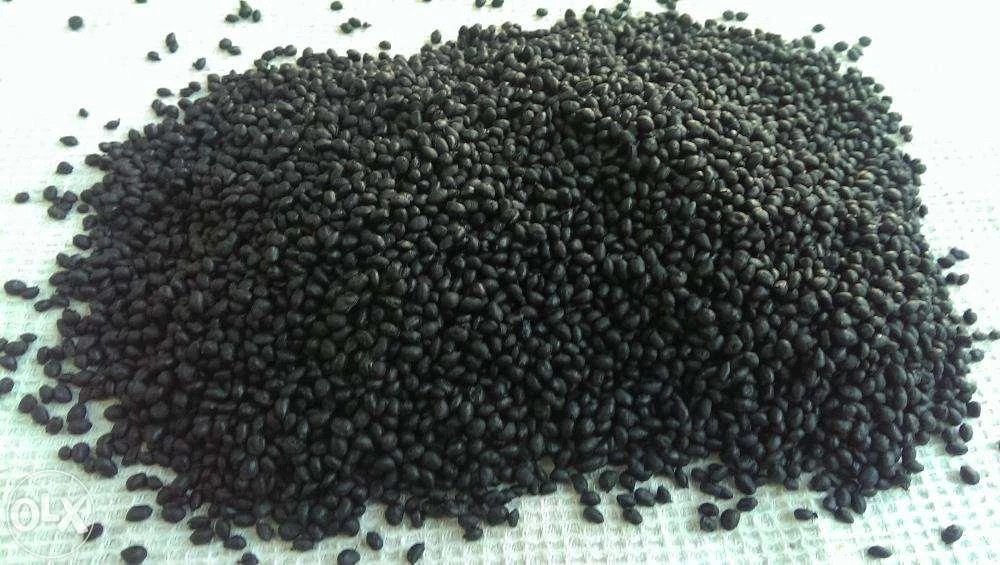

Аморфные материалы с максимальной температурой длительной эксплуатации 70-120°С. Существуют несколько типов материалов: на основе простых эфиров, сложных эфиров, простых и сложных полиэфиров, поликарбонатов, полибутиленадипинатов, алифатические ТПУ, на основе силиконов и поликарбонатов. Свойства материала значительно изменяются в зависимости от химического состава.
Термопластичные полиуретаны отличаются высокой износостойкостью, хорошо восстанавливают форму после деформирования. Стойки к динамическим нагрузкам, вибростойки. Могут окрашиваться и свариваться. Применяется в производстве эластичных деталей автомобиля, рулевых колес, покрытия для педалей. Также для производства эластичных деталей инженерно-технического назначения, элементов гибкого привода, различных эластичных деталей медицинского назначения. Устойчив к большей части видов топлива масел, смазок. Не стоек к минеральным кислотам.
Признаки материала: легко воспламеняющийся, горит желтым пламенем с искрами и копотью, имеет типичный сладковатый стироловый запах.
Параметры переработки
Температура цилиндра:
- Зона 1 160-180˚С (180˚С)
- Зона 2 180-200˚С (200˚С)
- Зона 3 190-215˚С (215˚С)
- Зона 4 190-220˚С (220˚С)
- Зона 5 190-220˚С (220˚С)
- Сопло 190-220˚С (220˚С)
Температура расплава: 190-200 ˚С
Температура пресс-формы: 20-40˚С
Давление впрыска: 600-1200 бар
Давление выдержки: 35-70 МПа
Противодавление: должно быть минимальным, 0,35Мпа
Остаточная подушка массы: 3-6мм
Предварительная сушка: при 100-110°С сушить 1-2 часа
Повторная переработка: можно примешивать до 20 % вторичного материала
Усадка: 0,4- 0,7%
