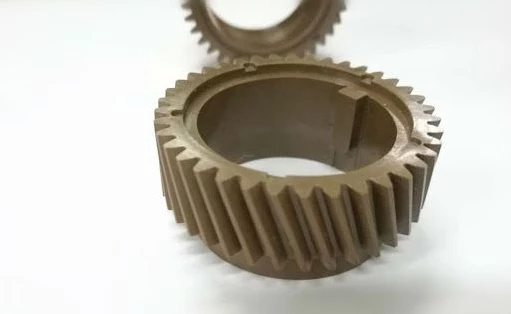

Переработка ПФС (Полифениленсульфид)

Он очень прочен и хорошо выдерживает высокие температуры. Полифениленсульфид не плавится при температурах ниже примерно 300ºC. К тому же он устойчив к воздействию пламени. Переработчики, работающие в области производства пластмасс называют пластики с очень хорошими характеристиками, как например, полифениленсульфид, суперконструкционными пластиками.

Структура. Кристаллизующийся материал.

Температура эксплуатации. Один из самых теплостойких термопластов, стекло- и минералонаполненные марки имеют температуру длительной эксплуатации до 240 оС (кратковременно до 260 оС). Температура плавления: 280 - 285 оС. Температура стеклования: 85 - 100 оС.

Механические свойства. Стоек к ударным нагрузкам.

Химическая стойкость. Химически стоек к авиационным горюче-смазочным материалам, автомобильному топливу. Имеет высокую стойкость к растрескиванию, в том числе в контакте с моющими средствами аминного типа.

Переработка. Рекомендуется для точного литья. Имеет высокую стабильность размеров и малую ползучесть при высоких температурах.

Последующая обработка. Допускают стерилизацию.

Применение. Один из наиболее широко применяемых суперконструкционных термопластов.

Примечания. Обычно применяется в виде композиций со стекловолокном и минеральным наполнителем. Нетоксичен. Самозатухает без всяких добавок. Обладает очень низким водопоглощением.

Параметры переработки

Температура цилиндра:

Зона 1 250-270˚С (270˚С)
Зона 2 290-330˚С (320˚С)
Зона 3 320-330˚С (330˚С)
Зона 4 300-340˚С (340˚С)
Сопло 320-340˚С (340˚С)

Температура расплава: 300 - 340˚С

Температура пресс-формы: 135 - 175˚С. По данным фирмы CPC для материала Ryton при температуре формы до 80 оС получается материал с низкой степенью кристалличности (<10%). При температуре формы от 80 до 135 оС получается материал с высокой вторичной кристаллизацией, что приводит к повышенной нестабильности размеров изделия при хранении и эксплуатации.

Давление впрыска: 75 -150 МПа

Давление выдержки: 40 - 70 МПа

Максимальное время пребывания расплава в цилиндре: < 60 мин

Противодавление: 35-75 МПа

Скорость впрыска: средняя - высокая

Остаточная подушка массы: 2-10 мм

Предварительная сушка: температура сушки: 140 - 150 оС, время сушки: 3-6 ч

Усадка: Типичная усадка для ненаполненных марок:

• продольная: 1.1; 1.5%
• поперечная: 1.6; 1.7; 1.8%

Типичная усадка для стеклонаполненных марок (30% стекловолокна):

• продольная: 0.2 - 0.3; 0.4 - 0.6 %
• поперечная: 0.5 - 0.7; 0.6 - 0.8; 0.8; 1.2%
