Российская Федерация, страна с довольно обширными посевными площадями и одной из основных задач сельскохозяйственной промышленности станы является обеспечения сбалансированности системы солнце-вода. Одним из лидеров в решении данной проблемы является Волгоградская компания Полив.
На первый взгляд простая задача полива сельскохозяйственных угодий приобретает сложность из-за масштабов орошаемых площадей. В связи с этим, к системе орошения и её соединительным элементам предъявляются очень высокие требования по качеству. Технологическая оснастка же, используемая для производства фурнитуры, должна вырабатывать продолжительно время без ремонтов и остановок.
Для решения одной из таких задач компания Полив обратилась в Полигон Пласт. В рамках этой задачи специалисты нашей компании спроектировали две единицы технологической оснастки для изделий, представленных на рисунке 1 и 2.
|

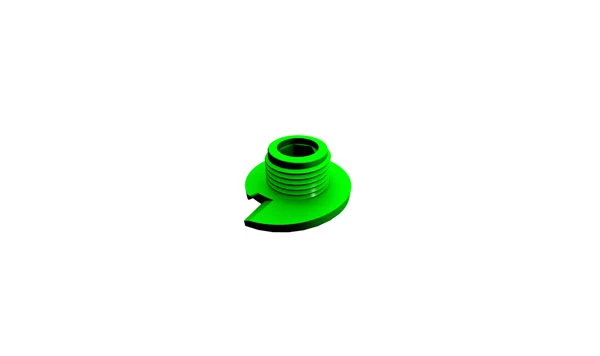

Рисунок 1 – Изделие «Лепесток» |

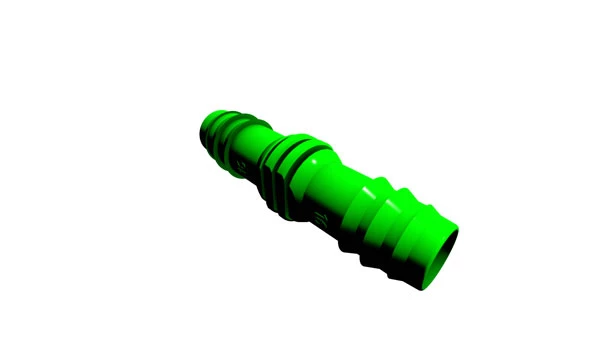

Рисунок 2 – Изделие «Рем-соединение» |
|
|
Спроектированные пресс-формы имеют ряд особенностей напрямую влияющих на получение изделий очень высокого качества, обладают ресурсом более 1 000 000 смыканий, минимальным технологическим циклом, и максимальной ремонтопригодностью, см. рисунок 3 и 4.

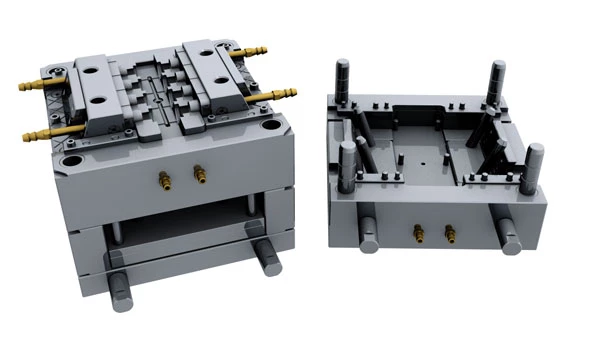

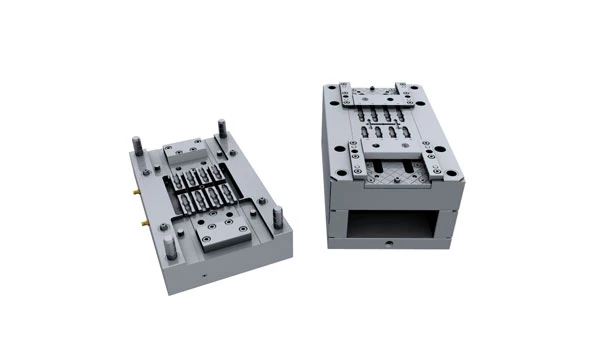

| Рисунок 3 – Пресс-форма для изделия «Лепесток» | Рисунок 4 – Пресс-форма для изделия «Рем-соединение» |
|
|
Конструкции данной оснастки имеют следующие особенности:
- Надежная и долговечная конструкция узла «ползунов», достигаемая за счёт применения закалённых подкладных и направляющих элементов.
- Увеличенная точность перемещения узла «ползунов» на счёт применения двойного направления.
- Защита от неправильного смыкания оснастки.
- С максимальной точностью проработанная система охлаждения формообразующих деталей пресс-формы, что на прямую влияет на качество поверхностного слоя получаемого изделия.
